娱乐·九游（中国）官方网站

九游娱乐：教你如何认识建筑图纸

发布时间：2025-07-22  人浏览

　　总平面图是表示建筑 物场地总体平面布局的图 纸。它以平面图的形式表 明建筑区域的地形、地物、 道路、拟建房屋的位置、 朝向以及与周围建筑物的 关系等情形。由于图的比 例小，房屋和各种地物及 建筑设施均不能按真实的 水平投影画出，而是作示 意性表达。

　　主要表示房屋的内部 结构、分层情况、各层高 度、楼面和地面的构造以 及各配件在垂直方向的相 互关系等内容。

　　剖面图的剖切位置应选 在能反映内部构造的部位， 并能通过门窗洞口和楼梯 间。

　　在建筑装饰工程中，为了表示楼面、层面、墙面及 地面等的构造和所用材料，常用分层剖切的方法画出各 个不同构造层次的剖面图。

　　为使剖面图层次分明，被剖得到的实体部分应画出 与该物体相应的剖面线或材料图例。

　　一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

　　4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

　　5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

　　梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

　　6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

　　7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

　　1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

　　2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

　　“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

　　3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

　　”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16 mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

　　4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

　　如何快速看懂施工图夜深了，施工宿舍里大伙都准备睡了，只有新来的小志还不停的翻着图纸，一脸惆怅。

　　师傅老李走过去笑着说：“怎么还不睡，白天还没累够？”“每次看图纸都丈二的和尚摸不着头脑，图纸一放下看的东西都忘了。

　　回想当初，自己也问过师傅怎样才能又好又快看施工图，师傅是这么说的：首先看图时要有顺序，不能眉毛胡子一把抓。

　　然后你要知道建筑施工图包括哪几个部分，每个部分的作用是什么，看图的时候重点注意什么。

　　总的来说，建筑施工图纸主要是包括以下几项:图纸目录是包含整个建筑设计情况的目录，从中可以知道图纸数量、出图大小、工程号、建筑单位以及建筑物的功能。

　　建筑设计总说明会提到施工步骤的很多做法以及很多结构设计中会使用到的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），墙体做法地面做法楼面做法等等做法。

　　建筑平面图虽然看起来比较直观，主要信息就是柱网布置及每层房间功能、墙体布置、门窗布置、楼梯位置，但也不能疏忽大意。

　　轴线在墙上是正中还是偏中，哪一层是正中，哪一层是偏中，必须弄清，才不会造成轴线错误;以免错把所有的轴线都当成中线。

　　提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

　　注意了，通常有线的地方就是有面的变化，再就是层高的信息，这些是对结构荷载的取定起作用的数据。

　　我是如何看图的？1．将一套图纸备齐：图纸包括：总平面图、室外管网立面图(或剖面图）、场地地形图（一般缺这三张图)；建施、结施、水旋、通施、电施。

　　要注意其中有几张图纸是须特别留意的:建筑节能设计说明、消防设计说明、基础设计说明。

　　图纸附件：审图意见、图纸修改、变更单、图纸会审记录、招标答疑，施工队关于图纸的联系单，甚至计算书.如果设计过程中发生有设计变更最好要有旧图。

　　关于计算书，一般是不发给工程师的，但我最近一次的经验是工程师要有一份）.合同、工程量清单及其他合同附件。

　　其他：地勘报告、红线图、市政管网图（给水排水排污供电通讯)、道路交通图等。

　　一此建设单位将施工图纸订成厚厚的一大本,这种做法，我个人认为不妥,不便于看图。

　　3．看建筑设计总平面图，了解项目总体规划.4．将各种图纸变更、修改和审图、图纸会审、工程队的图纸疑问标注在图纸上。

　　5．看一层建筑平面图，对照结构施工图（包括梁板、墙柱)和专业施工图,将相邻轴线的距离计算出来标在结施的梁板图中，并将建筑附件、专业管线的立管位置和重要专业配置在梁板图中用红笔标出.6．看基础结构施工图中的桩基部分和基础部分.和地下室部分.7．看建施平面图，对照门窗表将门窗尺寸写在平面图中,并找出建施中，哪些是要在结构主体施工时需留意的地方，如:隔墙、剪力墙开门窗洞口、飘板、装饰线条等，并在梁板图中标出.8．看结施：①将墙柱梁代号按顺序找到，②将墙柱梁配筋标注在相应的平面图中,③同一张平面图中的对称部位的不同配筋和截面尺寸处做上标志，以便在检查中特别注意事项，④将设计在不同楼层的发生变化的地方，要查出，并标上记号，⑤对照建施、专业施工图纸，查看轴线和构件与结构有没有充突的地方，看有没有需特别注意的地方并标识，⑥楼梯处对照平面图、剖面图，将尺寸一一核算，⑦屋面图特别要与电梯的相关图纸对照.9．综合看建施的平面、立面、剖面施工图及门窗表,将表立面变化的地方在平面图上作标记. 10．拿着图纸到施工现场进行对照看图并检查验收，这十分关键,一般工程们不拿图纸到现场对照这是对工作不负责任的表现，将工程队出错后修改的地方在图纸上注明，并将施工缺陷和难点出标明和记录。

　　建筑图纸符号大全教你识别常用符号在建筑行业中，图纸是一种非常重要的交流工具，它能够准确地传达设计师的意图给工程师和建筑师，确保建筑工程的顺利进行。

　　1. 尺寸标识符号在建筑图纸中，尺寸标识符号用于表示建筑物各个部分的尺寸和距离。

　　常见的尺寸标识符号包括“H”、“W”和“D”，分别代表高度、宽度和深度。

　　实线代表着边界和实体物体，虚线用于表示隐藏部分或次要元素，点线通常用于表示中心线或对称线，而粗线则用于显示特别重要的线. 建筑材料符号建筑图纸中的建筑材料符号用于标识建筑物中使用的材料。

　　这些符号通常通过简化图标的形式来表示，可以让读者迅速识别不同的材料种类。

　　这些符号常常采用标准化的图标形式，有助于工程师和施工人员对建筑物的布局和设备位置有更直观的了解。

　　5. 地形符号地形符号用于表示建筑物所在地的地形特征，例如山脉、河流和道路等。

　　7. 建筑元素符号建筑元素符号用于标识建筑物中的各个元素，例如墙壁、窗户和门等。

　　九游娱乐平台 九游娱乐app

　　8. 比例尺符号比例尺符号用于表示图纸上的尺寸和实际建筑物的尺寸之间的比例关系。

　　看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。

　　了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。

　　6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。

　　一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

　　一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。

　　）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。

　　二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。

　　刚开始拿到图纸都不知道看什么，只是乱翻一气毫无思绪，慢慢通过问老师一些问题，逐渐的对图纸有些了解。

　　经过这一周的实训，我懂得了从最基本的识图顺序，拿到图纸，首先要看的就是图纸的.目录，其次就仔细看图纸的总说明，懂得建筑施工图和结构施工图的相应区别，在看图纸的过程中应结合图纸里面的说明进行观察，同时在图纸中我们可以看到有好多细节的东西需要我们注意，所以在识图过程中细心是很重要的！再者，我们在识图中相信大家也有所感触就是不知道要看什么，在这个问题上有好多同学在实训过程中学不到什么东西，其实识图是靠自己去观察，利用空间想象结合实际你就会发现自己有所进步了。

　　通过这次实训让我对图纸有了一定的了解，同时也让我感觉到什么都不懂了，很多施工方面的做法都一窍不通，只是机械的看着说明文字，头脑一点概念都没有，期待明年的顶岗实习，联系实际，相信会学到很多课堂里没有见过的东西。

　　要想做好任何事，除了自己平时要有一定的功底外，我们还需要一定的实践动手能力，操作能力。

　　“纸上得来终觉浅，绝知此事要躬行！”在短暂的实习过程中，让我深深的感觉到自己在实际运用中的专业知识的匮乏，刚开始的一段时间里，对一些工作感到无从下手，茫然不知所措，这让我感到非常的沮丧。

　　此次的识图实训我认为对我走向社会起到了一个桥梁的作用，过渡的作用，是人生的一段重要的经历，也是一个重要步骤，对将来走上工作岗位也有着很大帮助。

　　（一）了解工程概况和功能图纸到手后，先看现场平面布置图，了解工程概况及周围建筑对本工程的影响，通过浏览施工图了解此拟建项目功能是什么，此项目有哪些特殊要求。

　　了解其设计基础资料是什么,是否与施工方了解的情况吻合,同时了解施工总平面布置,也便于编制详细的施工组织设计。

　　了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

　　（二）了解工程尺寸了解平面尺寸平面尺寸共有三道,第一道细部尺寸,二道为轴线尺寸、三道为总尺寸。

　　检查三道尺寸是否吻合,特别要留意第三道尺寸的边线尺寸,因第三道尺寸之和为总轴线尺寸(但没有边轴线外墙厚度尺寸),检查边轴线是不是偏心轴线,然后把建筑图、结构图、水电图三图轴线编号、墙厚度、尺寸大小,对比、检查是否一致,在检查平面图中下一层与上一层平面是否一致,检查各平面的尺寸,能否满足房屋使用要求和强制性标准等。

　　作为施工方的技术人员必须认真严谨地把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请教，要做到绝对明了建筑的设计构思和意图。

　　从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

　　建筑设计总说明对领会整套工程图纸是非常重要的，因为建筑设计总说明中会提到许多结构施工图中要使用的数据，墙体、地面、楼面等等做法。

　　⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

　　一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

　　二、 梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

　　⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

　　⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

　　三、 梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

　　四、 梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

　　⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

　　⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

　　如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。

　　介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性工程开工之前，需识图、审图，再进行图纸会审工作。

　　识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

　　一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

　　二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

　　检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

　　识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

　　熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　九游娱乐平台 九游娱乐app

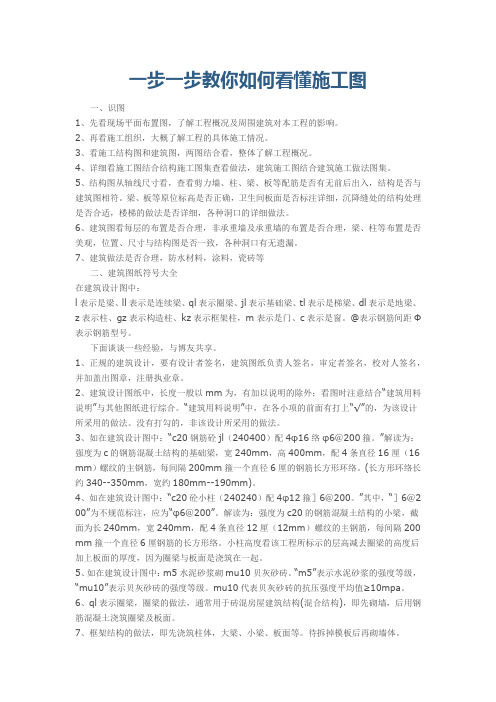

　　(一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。2.再看施工组织，大概了解工程的具体施工情况。3.看施工结构图和建筑图，两图结合看，整体了解工程概况。4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。7.建筑做法是否合理，防水材料，涂料，瓷砖等

　　（二）建筑图纸符号大全 在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号，

　　下面谈谈一些经验， 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。

　　如何看懂建建筑图纸审查要点 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

　　一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。

　　二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道 尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

　　三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面 图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。 正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

　　建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。

　　熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。

　　四、检查施工图中容易出错的地方有无出错 熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下： 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。 3、结构平面中的梁，在梁表中是否全标出了配筋情况。 4、检查主梁的高度有无低于次梁高度的情况。 5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。 6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。 7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。 8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约2×1mm肋厚。 9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线、当设计要求与施工验收规范有无不同。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。 11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。 12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。

　　五、审查原施工图有无可改进的地方 主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。 1、从有利于工程施工的角度提出改进施工图意见 ①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。 ②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。 ③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。 ④露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。

　　2、从有利于建筑工程质量方面，提出修改施工图意见。 ①当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力。 ②当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层，以提高防水质量。 3、从有利于建筑美观方面提出改善施工图 ①若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。 ②检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口；当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。 ③当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小。 ④当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。 ⑤当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。 按照“熟悉拟建工程的功能 熟悉、审查工程平面尺寸 熟悉、审查工程的立面尺寸 检查施工图中容易出错的部位有无出错 检查有无需改进的地方”的程序和思路，会有计划、全面地展开识图、审图工作
